全國免費咨詢電話：400-811-7869
各種礦物粗級別減少的程度可用于表征球磨機選擇性磨碎作用的差異大小，然而，選擇性磨碎的差異大小怎么隨磨碎時間的變化而變化按理論計算仍難以回答，但可通過實際測量來解決�，F(xiàn)在對球磨機磨碎速度常數(shù)k進行討論：
參數(shù)k的表達式為：
參數(shù)k與礦物的強度有關(guān)，也與磨礦條件，主要與鋼球直徑有關(guān)。現(xiàn)對某錫礦山二段磨礦及三段磨礦的給礦所作的磨碎速度常數(shù)k的測定結(jié)果表明，磨礦粒度愈粗的k值愈大，這是因為粒度愈粗。礦粒的機械強度愈低，愈容易磨碎之故。此外，球磨機所用的鋼球愈接近于較適宜的球徑時，因磨礦條件愈好，這時k值也愈大，因此，在球荷等磨礦條件一定時，k值就主要與球磨機的給礦粒度有關(guān)。顯然，隨著磨礦時間t的延長，給礦過程的給礦粒度變細，k值變小，也就是說，隨著磨礦時間的延長，磨碎速度下降；然而，隨著磨碎時間的延長，由于磨碎速度趨于下降的幅度小，各種礦物磨碎速度差減小，致使球磨機選擇性磨碎現(xiàn)象減弱。

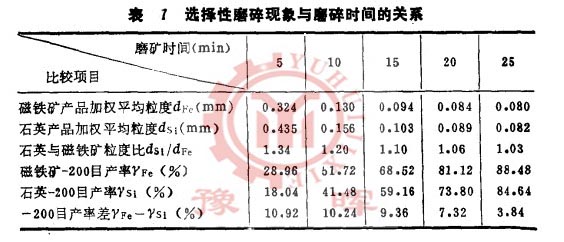

為了考查球磨機選擇性磨碎隨時間增長而減弱的現(xiàn)象，現(xiàn)采用磁鐵礦與石英各占50%的混合礦料分別進行5分、10分、15分、20分及25分鐘的磨碎考查，見表1。
表1的結(jié)果說明：（1）隨著球磨機磨礦時間的延長，軟硬兩種礦物的加權(quán)平均粒度差逐漸縮小，當磨碎時間足夠長時，二者粒度幾乎一樣，所以，只有在粗磨時（磨碎時間短）才能獲得大的粒度差；（2）軟硬兩種礦物的-200目產(chǎn)率差隨著磨碎時間的延長而減小，而且時間愈長一200目產(chǎn)率差值愈小，也即是說，粗磨下球磨機選擇性磨碎現(xiàn)象顯著，隨著時間延長粒度變細，選擇性磨碎現(xiàn)象減弱。造成這一現(xiàn)象的根本原因是礦物隨著粒度減小強度增大，礦物之間強度差縮小，所以選擇性磨碎現(xiàn)象減弱。
此外還應該指出，對于脆性礦物，磨碎時間長泥化嚴重，所以應該盡量縮短磨礦時間。
文章由豫暉球磨機網(wǎng)站整理提供：http://www.donghaijie.com
