全國(guó)免費(fèi)咨詢(xún)電話(huà)：400-811-7869
電生坯的煅燒是在門(mén)設(shè)計(jì)的回轉(zhuǎn)窯加熱爐內(nèi)進(jìn)行的，生坯周?chē)绊敳坑锰畛淞媳Ｗo(hù)，按照特定規(guī)范將生坯加熱至900-1100℃，煅燒加熱周期一般為160-400h。下面以中溫瀝青為粘結(jié)劑的生坯焙燒為例，分析生坯內(nèi)煤瀝青的炭化過(guò)程，大致可分為3個(gè)部分：
1、從煤瀝青的軟化直至揮發(fā)分快速排出階段，回轉(zhuǎn)窯產(chǎn)品煅燒溫度上升至200℃左右時(shí)，生坯體積略有膨脹，但揮發(fā)分量不多。繼續(xù)升溫，加速煤瀝青分解，在300-500℃時(shí)的揮發(fā)分排出量較多，為了控制其排出速度，此階段必須放慢升溫速度。
2、煤瀝青分解及揮發(fā)逐漸變慢，逐漸以縮聚反應(yīng)為主，高溫情況下煤瀝青熱解與縮聚反應(yīng)生成瀝青焦，此變化大致從500℃開(kāi)始一直持續(xù)到700℃左右，此時(shí)可以加快回轉(zhuǎn)窯的升溫，但是也不能過(guò)快，因?yàn)樯倭康膿]發(fā)分還在持續(xù)的排出，同時(shí)焙燒品的機(jī)械強(qiáng)度及熱導(dǎo)率都較低，過(guò)快的升溫會(huì)令焙燒品開(kāi)裂。
3、高溫炭化過(guò)程，為了完全排出殘余揮發(fā)分并提升回轉(zhuǎn)窯焙燒品的綜合特性，還需要將電生坯加熱到900℃左右，炭電或炭塊的焙燒溫度應(yīng)達(dá)到1100℃左右。在高溫炭化過(guò)程中升溫速度可以加快，當(dāng)溫度升至特定的較高溫度時(shí)需保溫20h左右，令回轉(zhuǎn)窯內(nèi)的各處溫度都接近較高值。

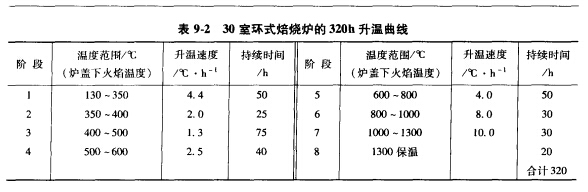

事實(shí)上煅燒升溫曲線(xiàn)還需參考煤瀝青的炭化特點(diǎn)進(jìn)行制定，同時(shí)考慮回轉(zhuǎn)窯結(jié)構(gòu)、產(chǎn)品規(guī)格、產(chǎn)量等因素，生產(chǎn)時(shí)應(yīng)該選擇加熱時(shí)間較長(zhǎng)的升溫曲線(xiàn)。高軟化點(diǎn)煤瀝青初分解、排出揮發(fā)分的熱失重曲線(xiàn)和中溫瀝青還是有區(qū)別的，因此以高軟化溫度煤瀝青為粘結(jié)劑生坯煅燒，焙燒升溫曲線(xiàn)需與以中溫瀝青為粘結(jié)劑區(qū)別開(kāi)。升溫過(guò)快不但會(huì)增加回轉(zhuǎn)窯焙燒時(shí)裂紋廢品的量，同時(shí)還會(huì)降低煤瀝青的結(jié)焦值。因此中國(guó)多數(shù)炭素廠(chǎng)采用的是環(huán)式焙燒回轉(zhuǎn)窯爐，其升溫曲線(xiàn)如圖9-2。
文章由http://www.donghaijie.com/整理提供
