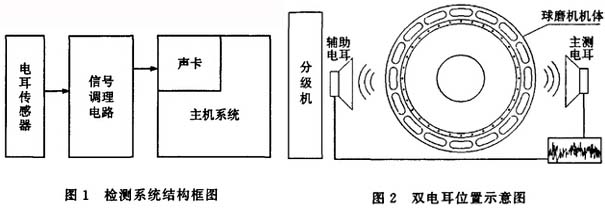

應用于礦石磨碎的水泥球磨機設備，其檢測系統的構成主要包括電耳傳感設備、信號調理電路、電機系統，具體結構框圖如圖1。
從圖2可知，水泥球磨機中的高精度主測電耳及輔助電耳在磨機兩側，以獲得精準的聲音信號。信號調理電路主要由電耳阻抗匹配前置放大設備、抗混疊濾波設備及限幅放大設備共同構成，將毫安級的電耳信號經過整形、濾波、放大處理，變化稱為聲卡可接收信號。磨機內的檢測主機系統通過LabVIEW8.0控制聲卡對電耳信號進行采集、緩存及快速傅里葉轉換后，得到對應的頻域特征波形，針對其特征功率譜進行了再分析以后，可以反應出當前水泥球磨機內的料位情況，并獲得相應的操控、提示及報警信號。
實際運行中，水泥球磨機料位電聲檢測結構的軟件開發平臺選用美國NI公司研發的LabVIEW8.0，其在檢測系統中可以實現人機界面、人機對話、測量參數設置、實際數據采集、數據變換分析及特征結果評判等作用。
通過以上分析可知，讓我們進一步了解了實際操作中的水泥球磨機檢測系統的構成及操作，要想了解更多可隨時關注：http://www.donghaijie.com/
