全國(guó)免費(fèi)咨詢電話：400-811-7869
在回轉(zhuǎn)窯焙燒過(guò)程中，坯料的加熱是從表面向中心進(jìn)行的，因此表面上產(chǎn)生氣孔的過(guò)程要比內(nèi)部產(chǎn)生的早和快。在毛細(xì)管力的作用下，內(nèi)層里的液體流向表面，充入生成的氣孔中從而產(chǎn)生表層補(bǔ)充浸漬。結(jié)果表層的密度和硬度增大，引起表層和內(nèi)層收縮不一致，即表層比較致密，收縮程度比坯料內(nèi)部小。這就是焙燒時(shí)坯料斷裂的主要原因之一。

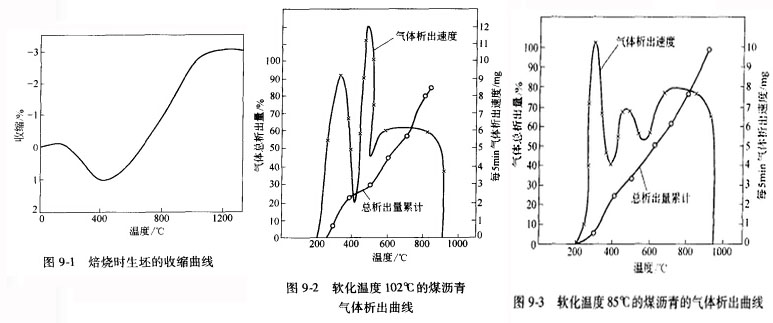

在回轉(zhuǎn)窯焙燒時(shí)制品的收縮變化及焙燒時(shí)坯的收縮曲線如圖9-1，煤瀝青氣體的升溫析出曲線如圖9-2、9-3�，F(xiàn)實(shí)生產(chǎn)中，由于揮發(fā)分蒸發(fā)，坯料中粘結(jié)劑層的厚度減小，因而坯料的體積也縮小。此時(shí)在分子引力的影響下，坯料發(fā)生了強(qiáng)烈瀝青-焦收縮。炭混合料的收縮特點(diǎn)，在很大程度上取決于它的分散結(jié)構(gòu)。收縮與蒸發(fā)出的液體體積成正比，這種情況一直延續(xù)到回轉(zhuǎn)窯生產(chǎn)中骨料焦粒之間存在液體粘結(jié)劑為止。一旦粘結(jié)劑變成液體狀態(tài)，收縮于揮發(fā)分體積間的這種比例關(guān)系就會(huì)破壞，此時(shí)將迅速產(chǎn)生大量氣孔。這一過(guò)程發(fā)生在回轉(zhuǎn)窯煅燒時(shí)半焦形成溫度之前。
溫度550℃以上時(shí)，坯料的收縮機(jī)理完全具有另一種特性，因?yàn)樗褯Q定于回轉(zhuǎn)窯粘結(jié)劑熱分解形成的半焦收縮程度，即此時(shí)起作用的不是毛細(xì)管力而是坯料結(jié)構(gòu)元素中發(fā)展起來(lái)的內(nèi)聚力。
文章來(lái)自：http://www.donghaijie.com/
